5加仑山泉水大桶灌装机

  • 更新时间：2017-10-28 15:39:04
  • 类别：
  • 型号：
  • 售价：
  • TAG：

产品说明

/instructions


桶装水灌装设备适用于生产3加仑/5加仑大桶纯净水、矿泉水、山泉水、矿物质水等产品。目前我公司桶装水灌装设备产量可达150桶/时、300桶/时、450桶/时、600桶/时、750桶/时、900桶/时～2100桶/时。
考虑到灌装、封盖的净化效果，本机采用分体式结构，主机分为四大部分，即自动上桶部分、洗桶机部分、灌装机部分、封盖部分。

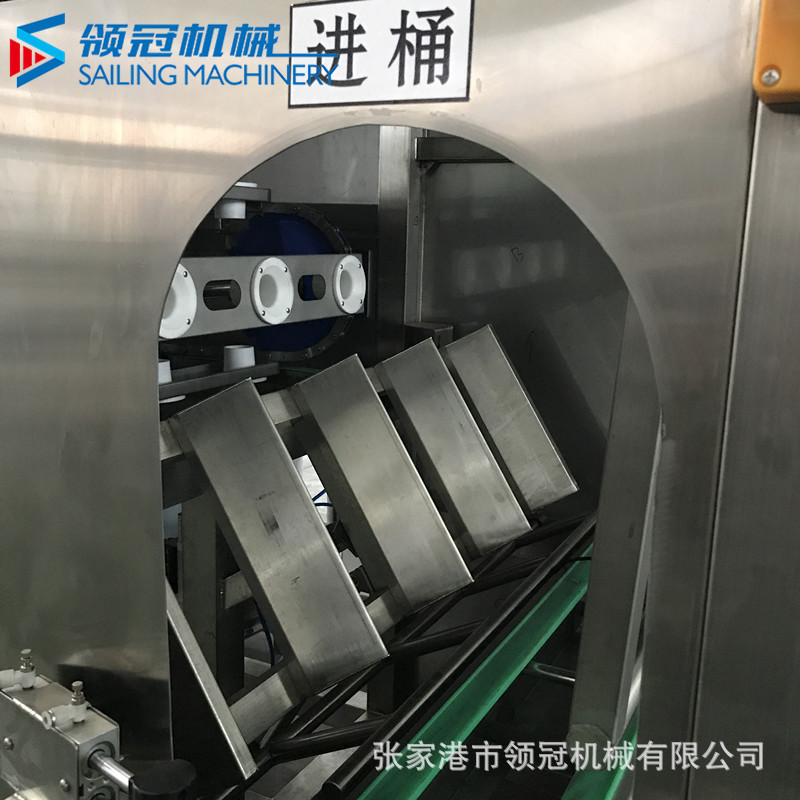

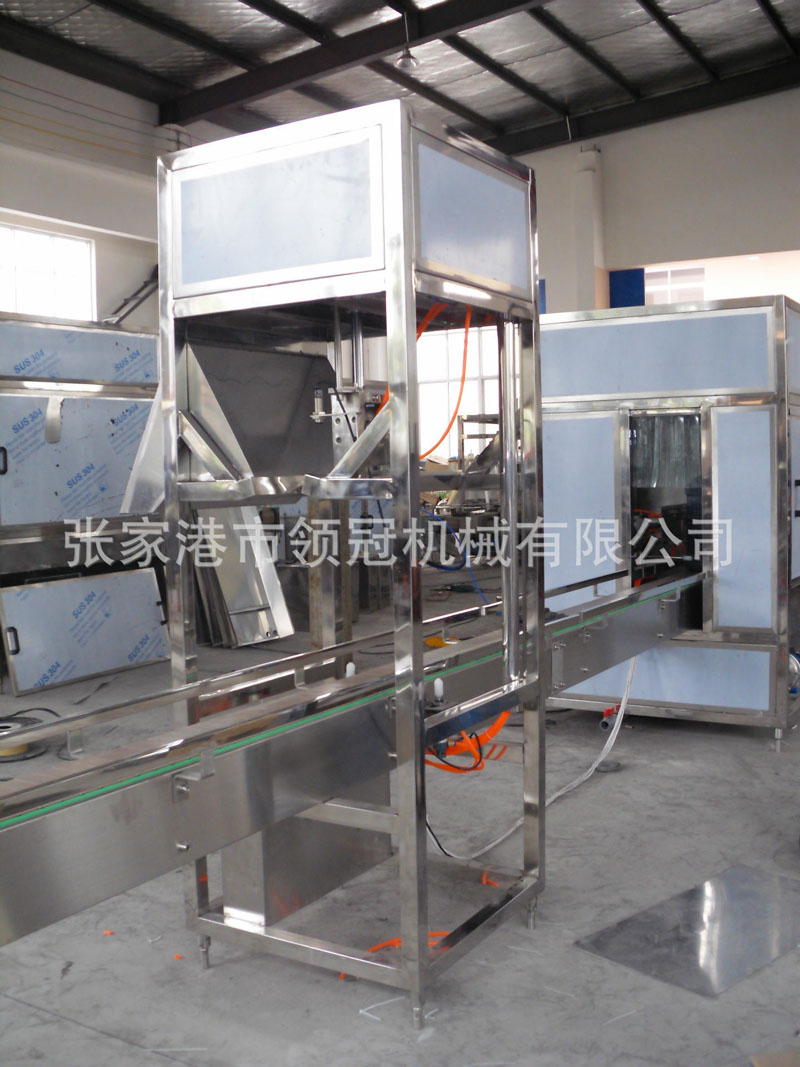

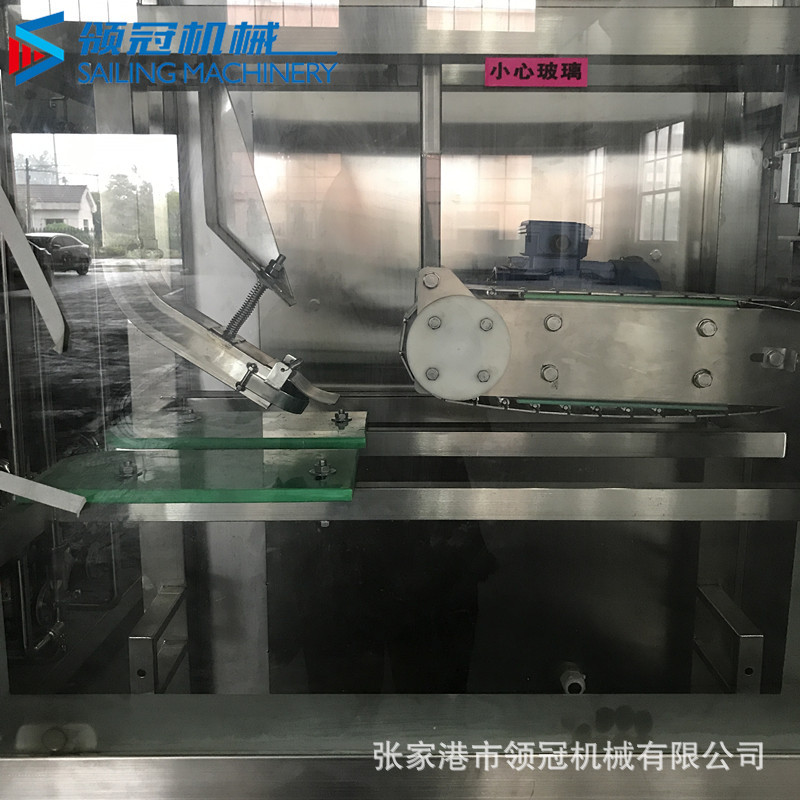

自动上桶部分工作原理：当桶通过输送链输送到自动上桶装置后，光电传感器判断链上有桶，然后启动拨瓶架上气缸，使之动作，将桶拨至上桶架的托桶板上，电器控制启动上桶架气缸，将桶送至洗桶机的输送链上。该机构经过严格分析计算，使自动上桶后的桶口对准洗桶机的固定套杯上，使用效果良好。

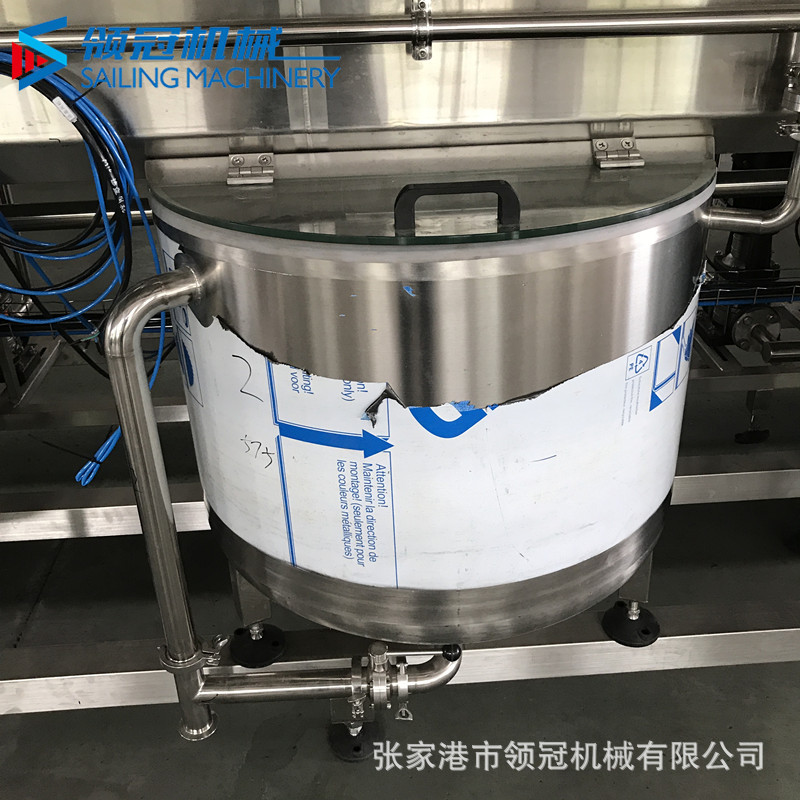

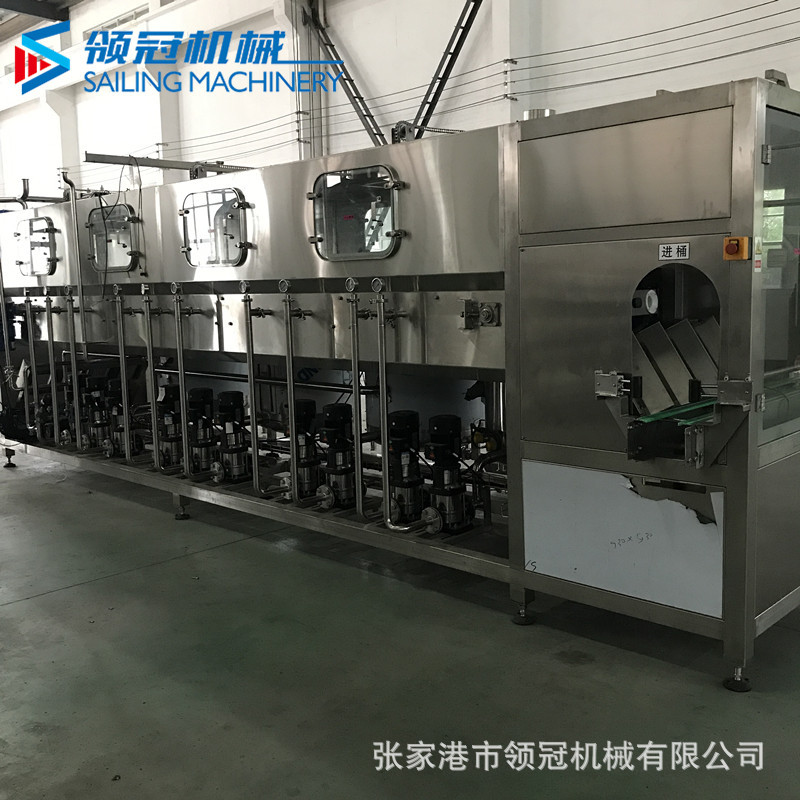

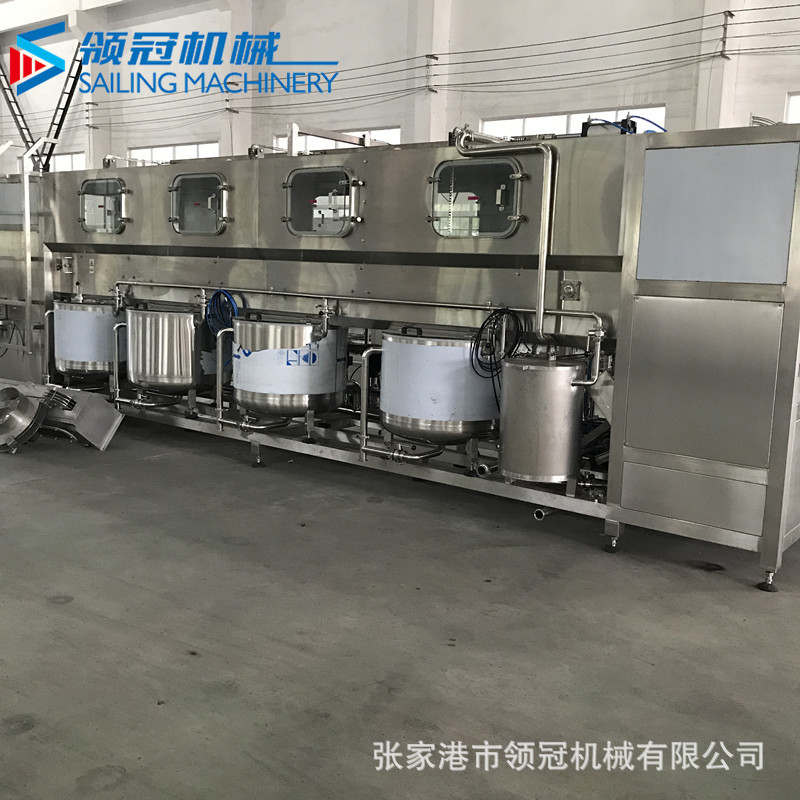

洗桶部分主要由机架、输送链、冲洗管路、水箱、落桶架等组成。本机的机架全由70×50的不锈钢方管焊接而成，具有强度高、刚性好、重量轻、外形美观、易清洗等优点。输送链由主电机(0.75KW)带动，采用PLC控制，使桶在洗桶输送链上每一个工位停留固定的时间，链板相对于自动上桶的位置及落桶的角度位置也经过严格的计算，保证了整个自动运行定位准确。
本机冲洗管路均采用不锈钢管连接而成，喷嘴采用类似美国Spraying Systems Co。结构，洗桶效果好，便于拆卸、清洗，该机所设的清洗工位能有效地清洗桶的内外。
本机分十二道冲洗：其中两道为洗涤液冲洗，两道为消毒液冲洗，两道为回流水冲洗，两道为成品水冲洗，并且在洗涤液、消毒液、回流水、成品水冲洗后分别设有一个滴干工位，时间各为20S。

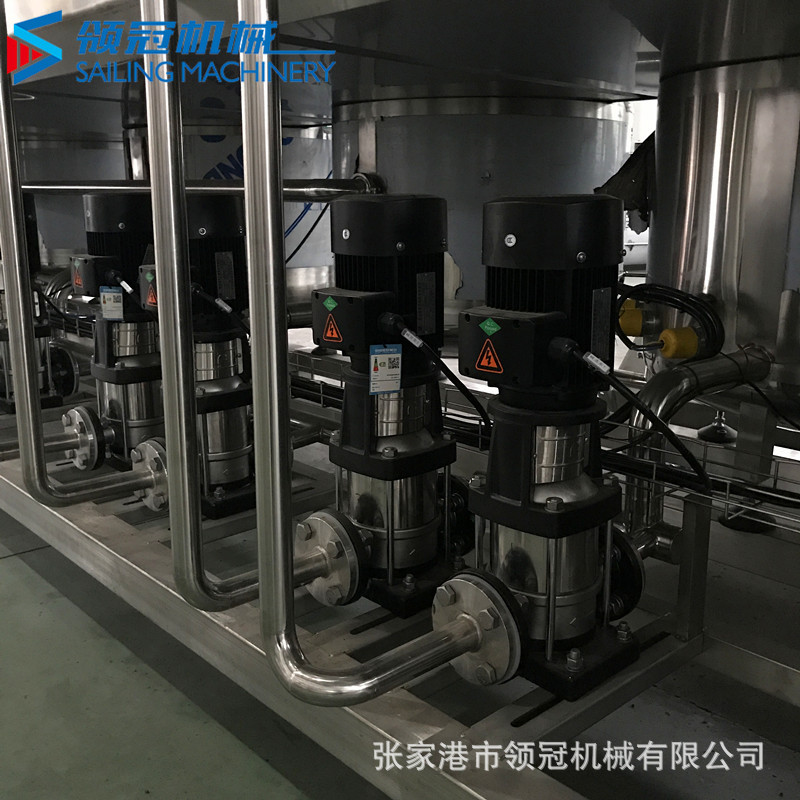

当电源接通时，PLC得电开始工作，控制接触器吸合，使洗涤液、消毒液、成品水、回流水水泵开始工作，随后输出信号到变频器，使冲洗输送链电机和灌装输送链电机工作，这时自动上桶使桶体逐步进入各道工序开始冲洗，冲洗时间可由PLC控制器编程调节，冲洗完毕，桶经落桶架落至输送链上。

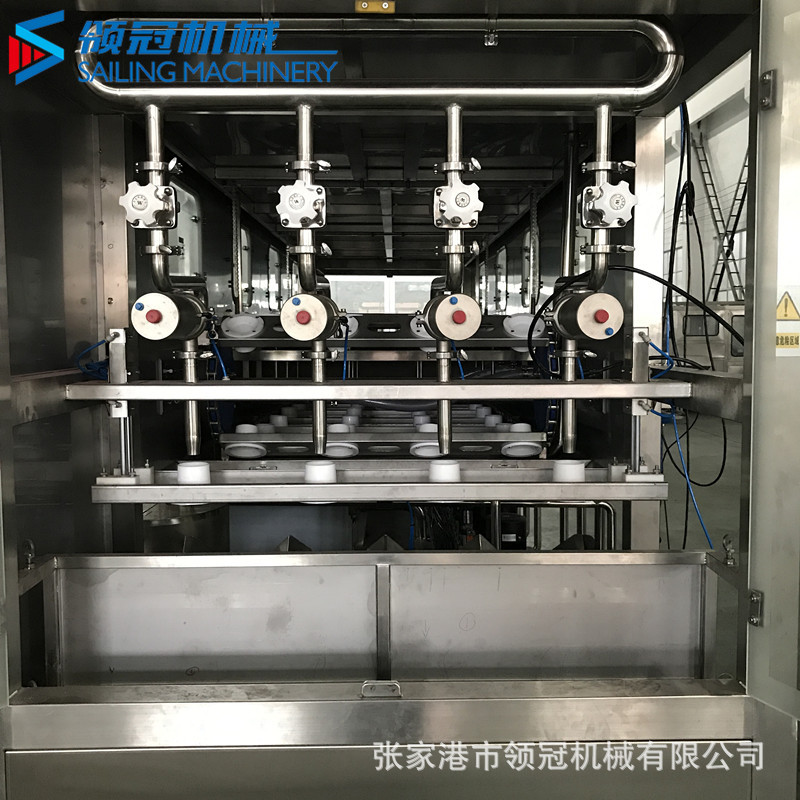

   灌装部分工作原理：桶到达灌装阀时，前阻桶气缸动作将来桶挡住，这时链条继续运动，将后面的桶陆续送至并排好，当桶达到所设定个数时，后阻气缸、夹瓶气缸动作，并启动灌装阀，对水桶进行灌装。当桶均灌满时，前后阻瓶、夹瓶气缸退回，水桶前行。
   本设备采用灌装头，它带有水满溢流检测器。当桶中水满溢出时，检测器发出信号上移灌装头停止灌装。
   压盖是由压盖链板完成的，压盖链板由电机带动，用此种形式压盖，效果好，结构简单。
主要工艺流程如下：

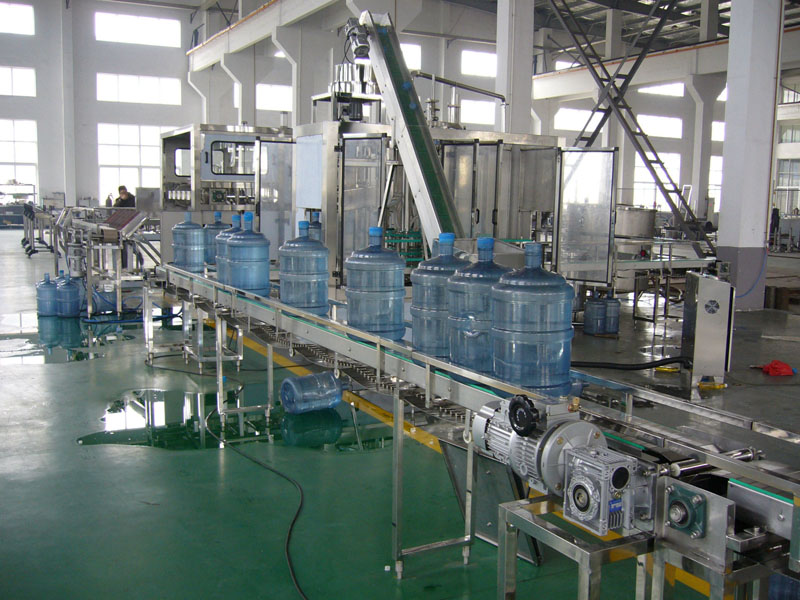

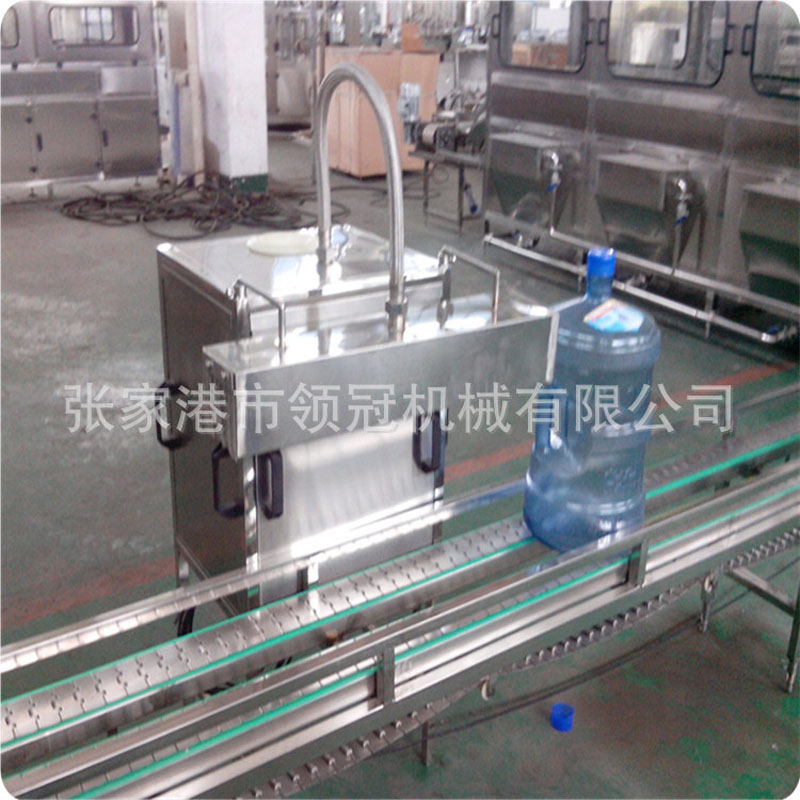

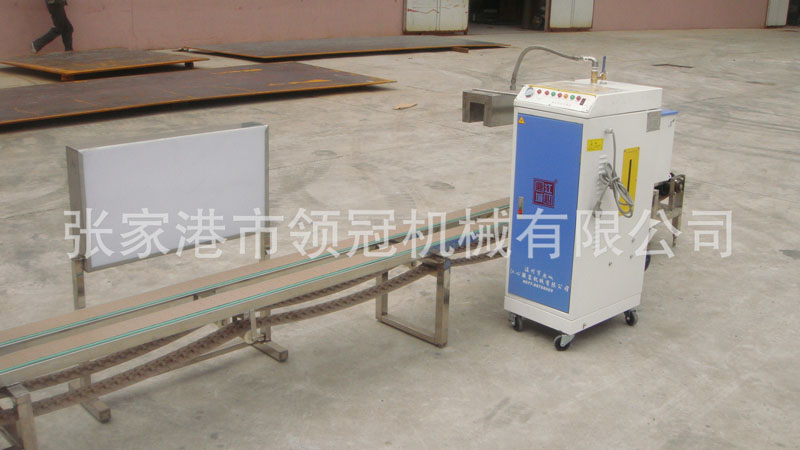

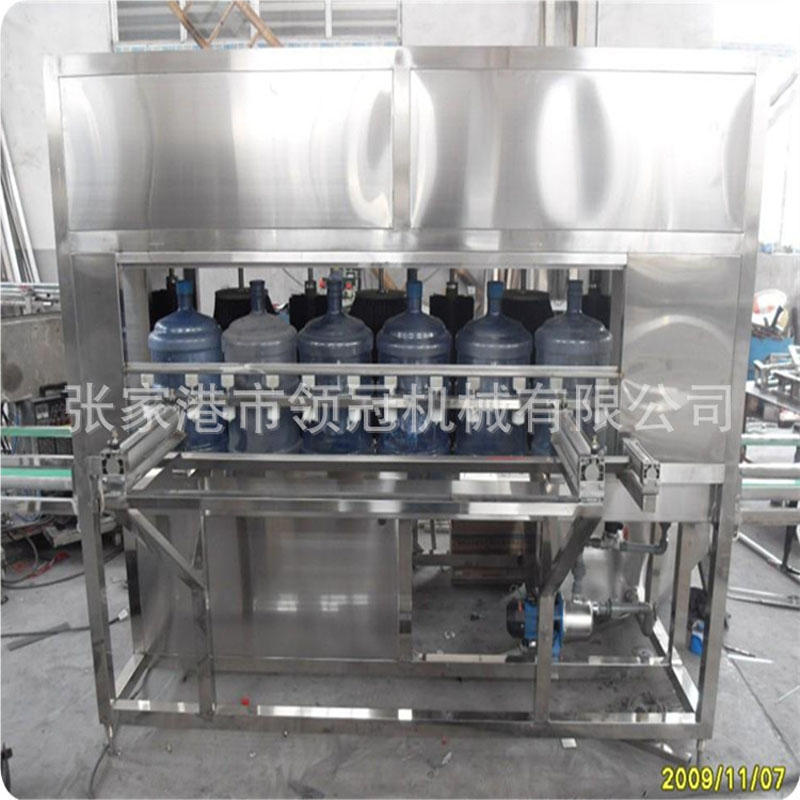

全自动拔盖机 →  全自动旋转式外刷桶机  → 全自动上瓶机  →  全自动清洗灌装机  →  灯检箱 → 蒸汽收标机  →  出成品水.
























产品参数

/parameter



型号



QGF-100

QGF-200

QGF-300

QGF-450

QGF-600

QGF-900

QGF-1200



灌装头数



1

2

2

3

4

6

8



容量(L)



18.9

18.9

18.9

18.9

18.9

18.9

18.9



桶尺寸（mm）



φ270×490

φ270×490

φ270×490

φ270×490

φ270×490

φ270×490

φ270×490

生产能力（b\h）

100

200

300

450

600

900

1200

气压（MPa）

0.4-0.6

0.4-0.6

0.4-0.6

0.4-0.6

0.6

0.6

0.6

用气量（m3\min）

0.37

0.37

0.6

0.8

1

1.5

1.8

装机容量（KW）

1.38

1.75

3.8

3.8

7.5

9.75

13.5

机器重量（Kg）

680

800

1500

2100

3000

3500

4500
